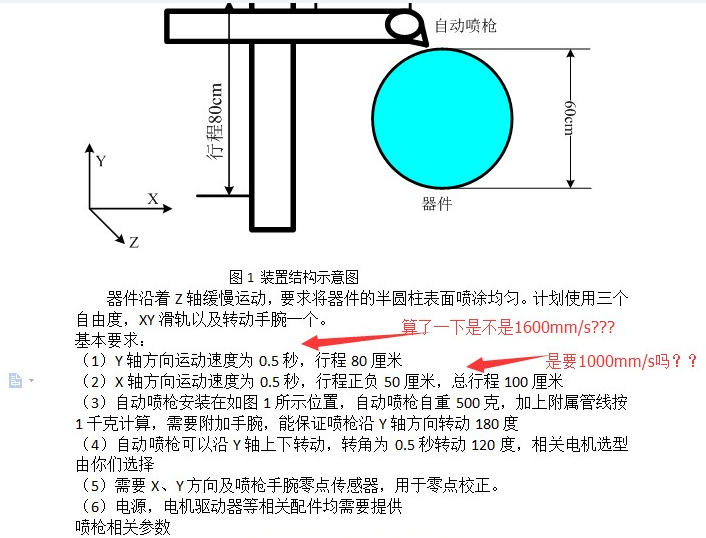

上圖為客戶設備的選型要求，根據客戶的要求，選用高速同步帶導軌滑臺較為合適，同步帶導軌，高速性能好，但是精度不高，用在這個設備上市比較好的。 自動噴油機涉及雜質比較多，所以比適合用密閉型同步帶導軌滑臺。下面介紹一款較為合適的密閉同步帶導軌
DSXM125C系列密閉同步帶導，軌型材寬60MM,電機轉一圈移動125MM，有效形行程可根據客戶要求定制，****可做到4米，可裝配86鏈接片，配86無步進電機，也可以裝配80伺服連接片，配伺服電機。此系列同步帶，水平載重50kg.垂直載重30KG。
同步帶采用高剛度鋁合金做機體；運行速度快，****可到3米/秒；有效行程大，可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。密閉的設計，自動噴漆機，焊機設備常用。有效防止臟東西進入。
因為客戶要求的速度比較好，所以適合用伺服電機，下面是客戶選用一款400W伺服電機驅動套裝，0-3000轉可調速。
時代超群生產的80系列伺服電機（220V）80AEA04030-SC3，電機扭矩為1.27NM，功率400W，轉速3000轉，電機軸徑19mm，電機法蘭80*80mm，航空插頭。電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；電機慣量適中，滿足各種場合使用。軸長、軸徑、出軸處理方式等可根據客戶定制。被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。 調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小 配套的DM系列高性能伺服電機驅動器DM-08EB采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。 伺服電機搭配同步帶特點總結如下：
1：低發熱（運行時，發熱很低） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應快（伺服速度可到0-3000RPM，保恒扭矩輸出，具有短時間三倍過載能力） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
