采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。
上圖為時代超群110HBP150AL4-TK0B兩相混合式帶剎車步進電機步距角1.8°，扭矩20N.m，電流5A，相電阻0.7歐，相電感10MH,機身高150MM，軸徑Φ19MM，鍵5，出軸長44mm，配套的驅動器ZD-2HE2270M是基于 DSP 控制的兩相步進電機驅動器。它是將先進的 DSP 控制芯片和獨特的控制電路結合一起所構成的新一代全數字步進電機驅動器。驅動電壓為AC110-220V，適配電流在 7.0A 以下、外徑 86-130mm 的各種型號的兩相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音。定位精度****可達 40000 脈沖/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。
特點 ● 高性能、低價格 ● 設有 16 檔等角度恒力矩細分，****分辨率 40000 脈沖/轉 ● ****反應頻率可達 500Kpps ● 步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/輸出 ● 驅動電流 1.2A/相到 7.0A/相分 16 檔可調 ● 單電源輸入，電壓范圍：AC110-220V ● 掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系統自動記憶相位） ● I/O 信號,所有輸入信號均通過光電隔離，信號電平 5～24V 電平兼容 ● 脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定 ● 電機電感量可調，發揮步進電機****效能 此款電機驅動套裝可以搭配HBX系列雙線導軌垂直載重100KG，我們知道步進電機轉速越高扭矩越小，所以速度盡量控制在低速狀態，****不要超過100MM/S。垂直使用****選擇螺距小一些的導軌滑臺。最終客戶選擇HBX2005-200D這款導程為5MM的導軌滑臺

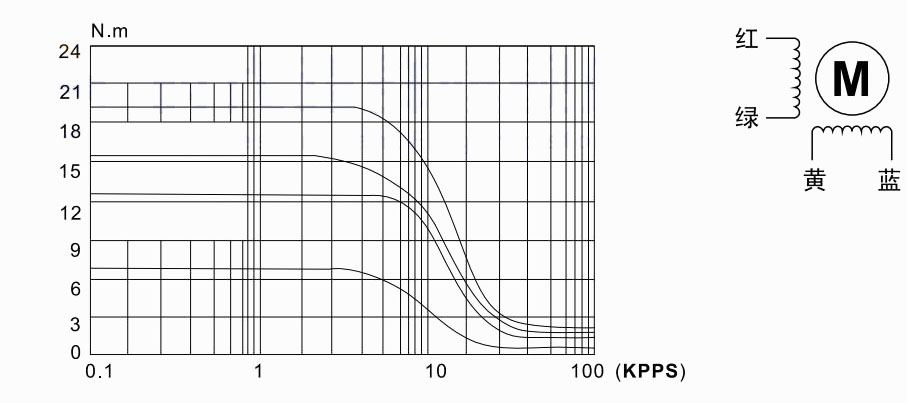

時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010 2005是指滾珠絲杠直徑20MM，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米 如果移動速度為50MM/s，那么一秒鐘電機就需要轉10圈，一分鐘點擊需要轉600圈，對于110HBP150AL4-TK0B這款20NM的步進電機來說，扭矩會下降的非�？�。所以建議速度控制在50MM/S的范圍內。
此系列導軌的特點 1、精密、堅固 2、可單軸使用 3、可用于多軸組合 4、可模組化應用 5、結構簡潔，可節省機械設計空間 6、具有多種安裝與連接方式和附件可供設計選擇 7、可搭配多種馬達與馬達控制調節器 8、可多點定位與多段控制 9、選用合適的附件，可提高組裝效率 10、滿足設計上不同的精度要求
聯系方式：QQ:467102884 電話：13811070445（劉女士） 相關文章：
