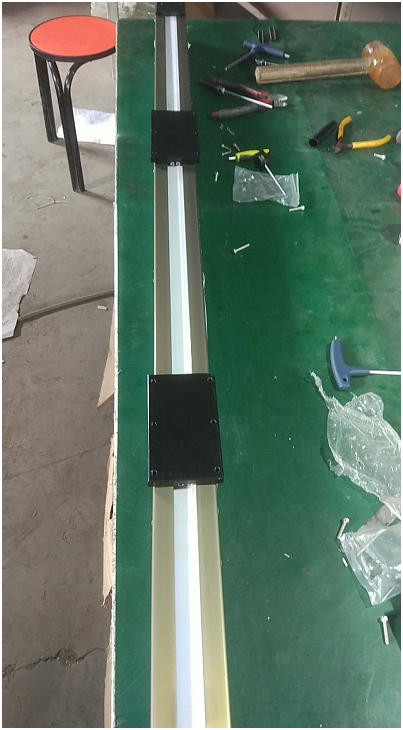

上圖為客戶定制的雙滑塊型DS60M125C系列密閉同步帶導，軌型材寬60MM,電機轉一圈移動125MM，有效形成為1000MM，總長1600MM,配有86鏈接片，可配86無步進電機，此系列同步帶有效行程可做到50mm-3000mm，水平載重50kg.垂直載重30KG。 客戶定制示意圖如下;

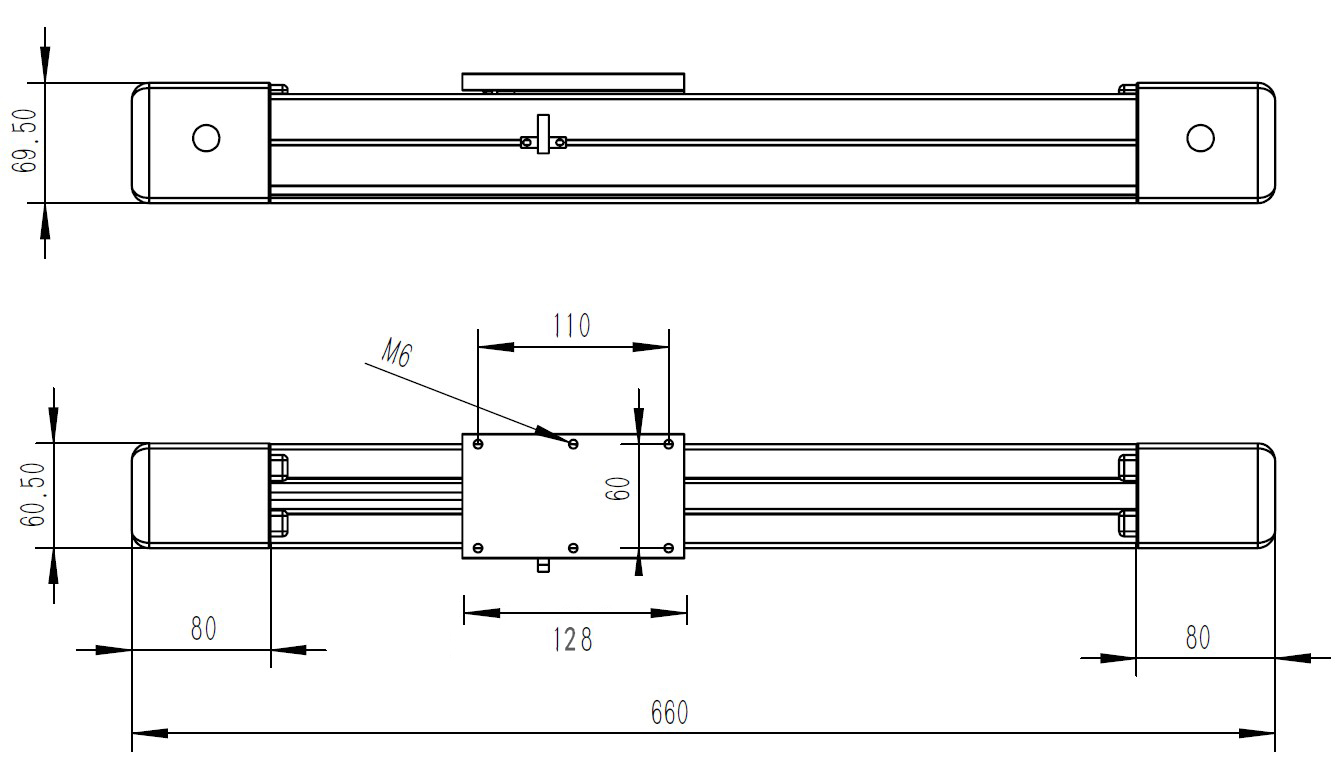

導軌的總廠1600，兩端軸承端80，最左端滑塊到最右端滑塊之間距離是400MM，一個滑塊是130MM，下面介紹一下基礎型滑臺的具體尺寸
同步帶采用高剛度鋁合金做機體；運行速度快，****可到3米/秒；有效行程大，可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。密閉的設計，自動噴漆機，焊機設備常用。有效防止臟東西進入。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
