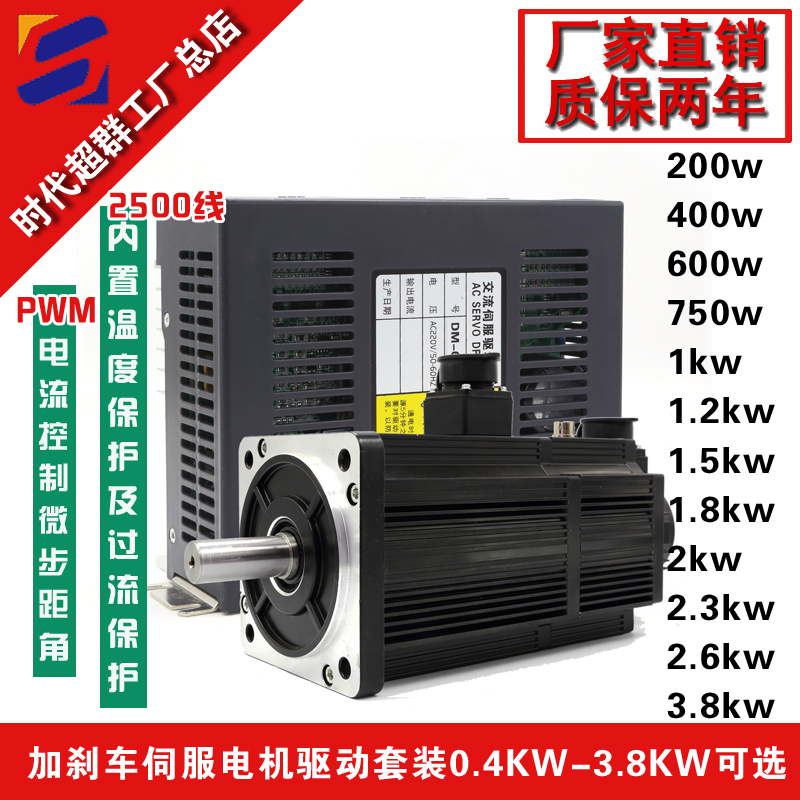

上圖中是時代超群交流伺服電機130AEA10025-SH3B。扭矩4NM,轉速2500轉，電壓220V，可定做380V，增量式編碼器2500線，帶電磁剎車，剎車獨立供電24V，斷電剎車，此電機體積小，重量輕，出力大，響應快，速度高，轉動平滑，力矩穩定。

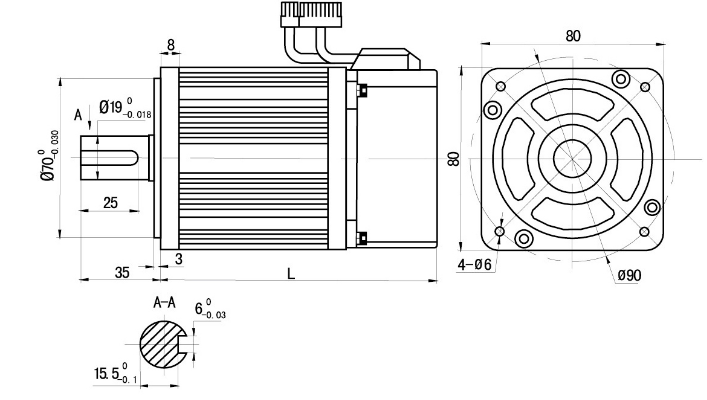

具體尺寸圖如下：
配套驅動DM-26EA采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。默認不帶串口�？稍黾哟诠δ�，實現485通信功能。 此款電機驅動套裝可以搭配HBX系列雙線導軌垂直載重80KG，我們知道步進電機轉速越高扭矩越小，所以速度盡量控制在低速狀態，****不要超過100MM/S。垂直使用****選擇螺距小一些的導軌滑臺。最終客戶選擇HBX2005-200D這款導程為5MM的導軌滑臺
時代超群HBX系列雙線型重型滑臺導軌滑塊為150mm*155mm含四個導軌滑塊，水平****載重300KG，垂直載重100KG,定位精度0.03MM，可以做到有效行程2米以內。規格：1605、1610、2020、2010 2005是指滾珠絲杠直徑20MM，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米
此系列導軌的特點 1、精密、堅固 2、可單軸使用 3、可用于多軸組合 4、可模組化應用 5、結構簡潔，可節省機械設計空間 6、具有多種安裝與連接方式和附件可供設計選擇 7、可搭配多種馬達與馬達控制調節器 8、可多點定位與多段控制 9、選用合適的附件，可提高組裝效率 10、滿足設計上不同的精度要求
聯系方式：QQ:467102884 電話：18710050116（劉女士） 相關文章：
