一、項目開發背景

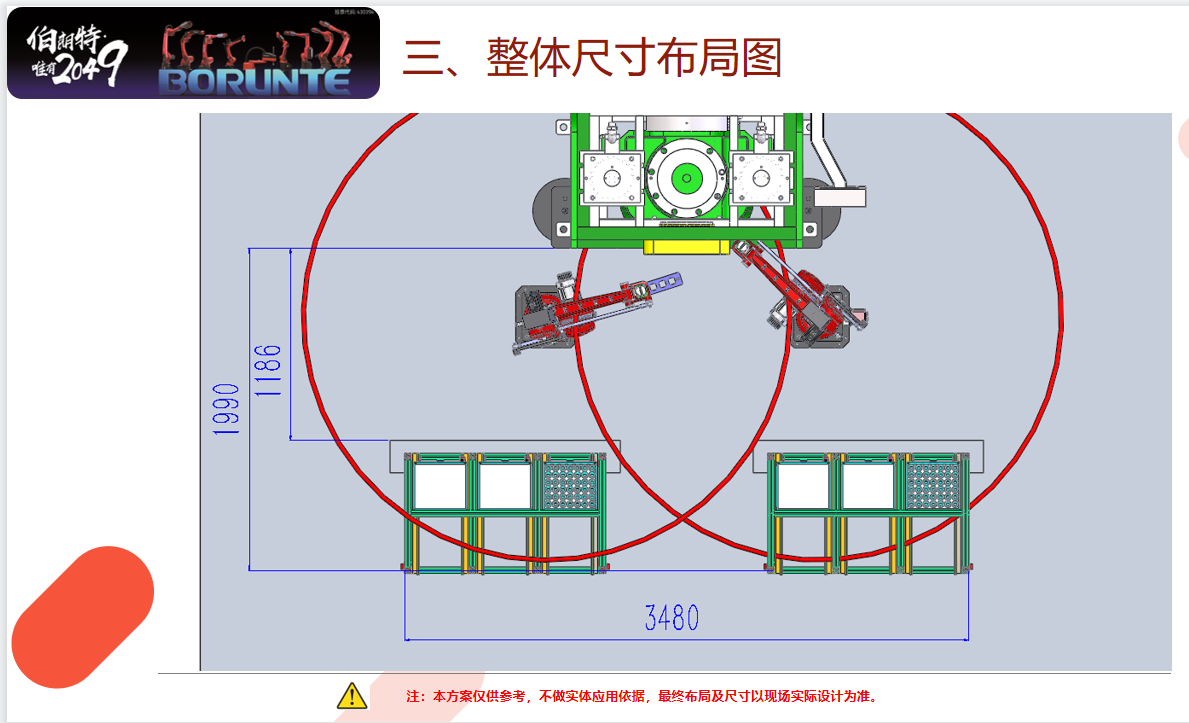

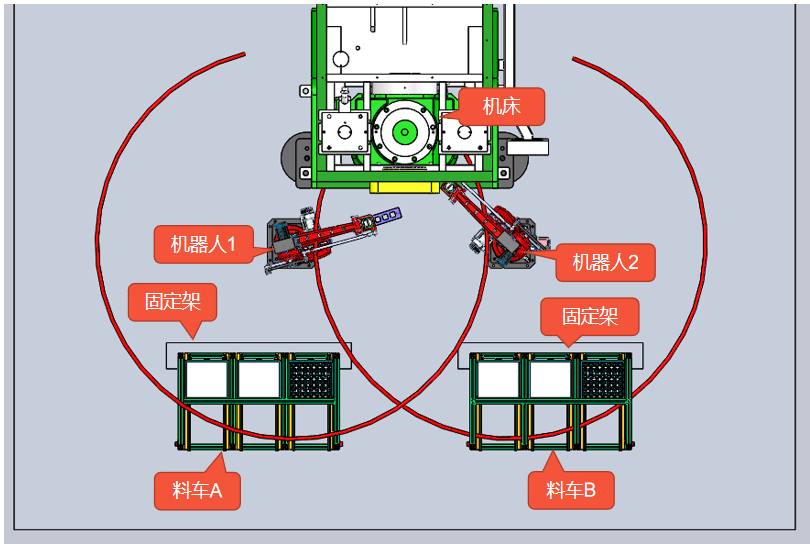

三、整體3D布局圖

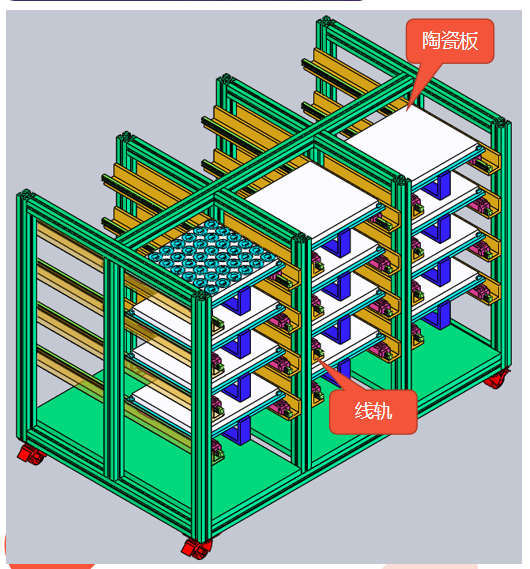

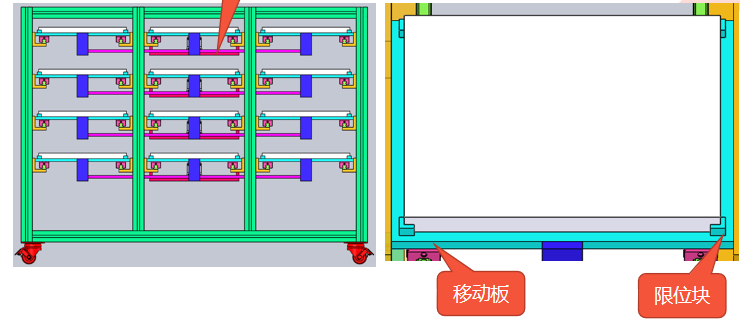

1、料車分為四層，每層3個料盤 2、移動板上有限位塊，用于陶瓷片的定位 3、每層三塊移動板通過連桿連接在一起 4、放料時一層層的放料，由上往下，上一層放滿后，機器人頂住中間一塊移動盤往后推到指定位置，此時下層料盤漏出，機器人可繼續放料

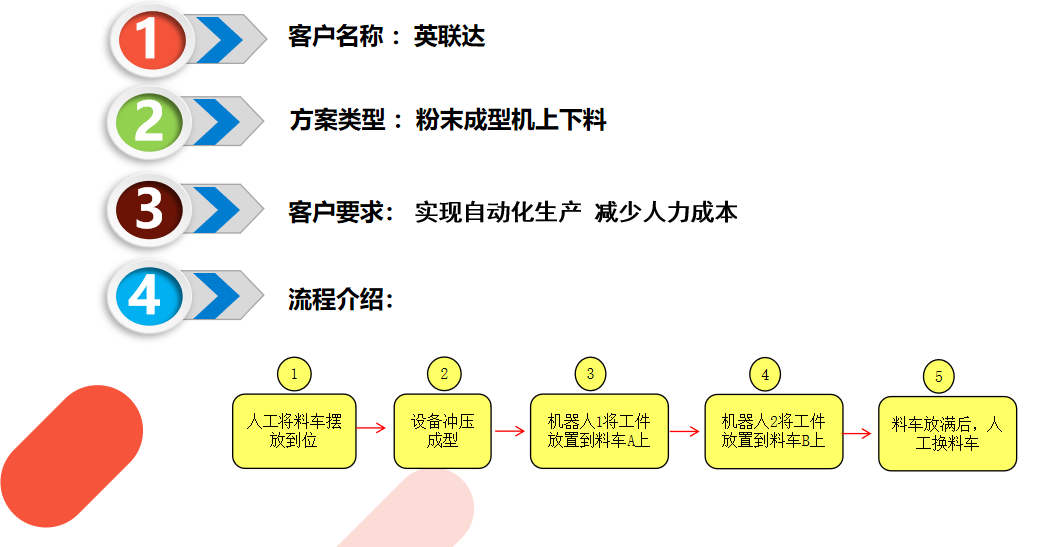

1、人工將料車A\B推到固定架上，固定好 2、機床沖壓成型 3、機器人1從設備上將工件取出放置到料車A上 4、機器人2從設備上將工件取出放置到料車B上 5、料車第一層放滿后，機器人將第一層整體推到指定位置，此時第二層三塊陶瓷片漏出，機器人繼續放料，每一層操作同第一層 6、料車放滿料時，人工將料車換掉 7、完成后，機器人繼續放料
備注： 1、生產周期：1pcs/5s 2、換料車周期：約60min/次

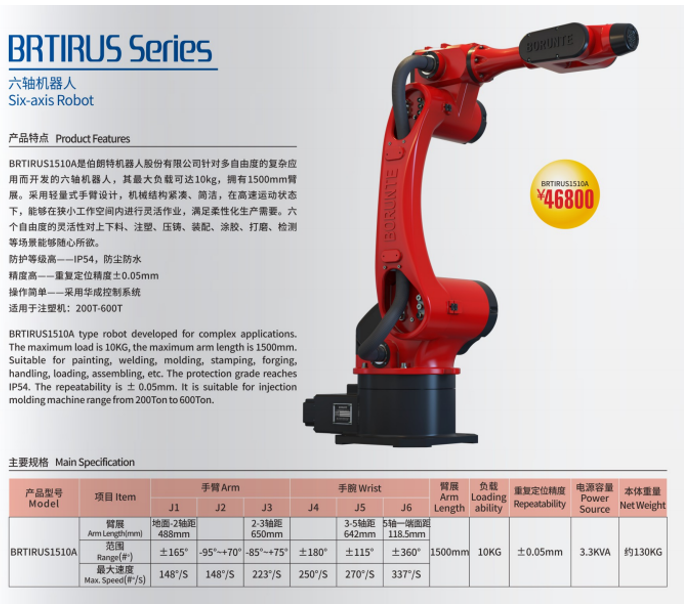

機器人參數：
設備設計技術規格： 1、使用條件：電源AC220V/380V~15A，氣源氣壓0.55-0.7Mpa 2、設備各部件使用材料定義說明： 2.1氣動組件：氣缸及配件正常使用壽命可達1-3年的時間； 2.2供電部分：由斷路器、開關電源等組成，形成短路保護和穩定的DC輸出； 主控部分：由華成系統和驅動器組成，有利于日后的維護和固件升級； 監控部分：采用****品牌系列傳感器進行各工作位置自動檢測； 操作部分：采用華成觸摸屏操作面板控制方便操作維護使用； 2.3機構部分：零件材料為鋼材或合金鋁制作，零件外觀電鍍或陽極防銹處理； 2.4方案包含設備： 1、六軸機器人二臺（型號：伯朗特BRTRUS1510A）； 2、夾具2套（真空吸附結構）； 3、料架（若干，根據需求，至少四個，用于更換使用）； 4、固定架（2套） 如需伯朗特機器人隨時咨詢聯系！各種規格應有盡有！
聯系方式：QQ:282655962 電話：15810081282（孫先生）
